パンチングメタル

鉄、ステンレス、アルミをメインに全ての金属を素材として製造販売しております。
特別仕様、特寸サイズ等多種多様なご注文にお応えいたします。
常時在庫を取揃え、迅速なる納期でお応えいたします。(ストックリスト ご参照。ステンレスに関しては脱脂処理済)

ご用命事項並びに各部の名称

ご用命の際は、下記の事項をご指示ください。
用途やご予算等に応じて、ご提案もさせていただきます。お気軽にご相談ください。

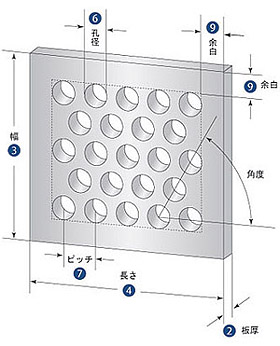

パンチングメタル各部の名称
  1. 材質※1
  2. 板厚※2
  3. ※3
  4. 長さ※3
  5. 孔形状(丸孔、長孔、角孔 等)
  6. 孔径
  7. 間隔(ピッチ)
  8. 孔配列(角度、送り配列、打抜目方向等)
  9. 余白寸法(周囲等孔開けしない部分の寸法)
  10. 用途
  11. 図面(特に特別仕様、特寸サイズの場合)
  12. 数量
  13. 希望納期、受渡条件
  14. その他(脱脂、酸洗、研磨、電解着色(アルマイト加工)、保護皮膜等)

※1 材質・・・・鉄、ステンレス、アルミ、チタン、伸銅品等の規格。
※2 板厚・・・・・・・・・・日本工業規格(JIS)の基準によります。
※3 幅、長さ・・・・・・・・若干の許容差をいただきますが特に仕様のある場合はご提示下さい。

孔形状

本サイトには一部を掲載しております。この他各種製造可能ですのでお問い合わせください。
( )内開孔率 ●単位:mm

丸孔

千鳥60°
角千鳥45°
並列
千 鳥 60°
角千鳥 45°
並 列

長孔

千鳥
並列(雲)
斜め(雲)
千 鳥
並 列
斜 め

角孔

千鳥
並列
千 鳥
並 列

その他

ダイア、亀甲孔等の装飾抜及び多彩な図柄抜ができます。

菱形
亀甲
ダイア
亀 甲

送り配列

順型
一本飛型
二本飛型
順 型
一本飛型
二本飛型

打抜目方向

送り方向
千鳥
逆千鳥
空白
千 鳥
逆 千 鳥

余白部分(孔開けしない部分)

余白部分1
余白部分2

平坦度・寸法精度・開孔率

平坦度 打抜後、全製品矯正ロールにて矯正いたします。
但し、加工に伴うスプリングバック等により若干の許容差をいただきます。
寸法精度 加工条件によっては若干の板延びが生ずる場合もあります。
若干の許容差をいただきます。
開孔率 機能的な用途におきましては特に開孔率が重要な要素となります。

用途例

  日昇金属のパンチングメタルは、建物や鉄道車両など
  社会インフラを構成する重要な要素として使用されるほか、
  建物のインテリアなど私たちの生活を支える様々な場所で活躍しています。

パンチングメタルの用途は自動車、鉄道車輛、電気製品、食品機械、選別・洗滌機器、フィルター、通気・通音カバー、厨房、建築の内外装、インテリア・エクステリア製品等の機能部材や景観部材などに活用されています。日昇金属のパンチングメタルは、鉄、ステンレス、アルミをメインに全ての金属を素材として、活用用途に適した製造販売を行っております。
